パイプラインに係わる、調査・測量・設計から
高圧幹線の維持管理業務まで対応し、
データ構築もニーズに合わせて提供いたします。

測量業務

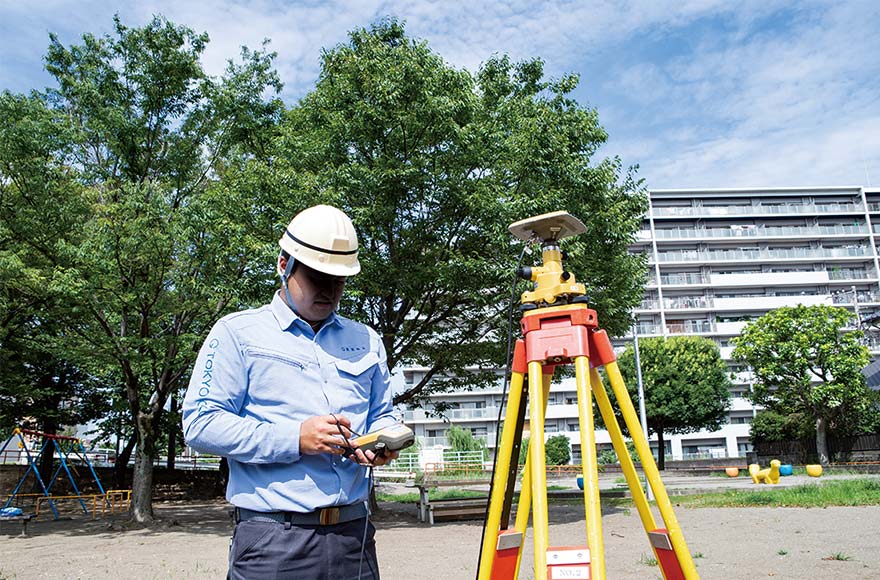

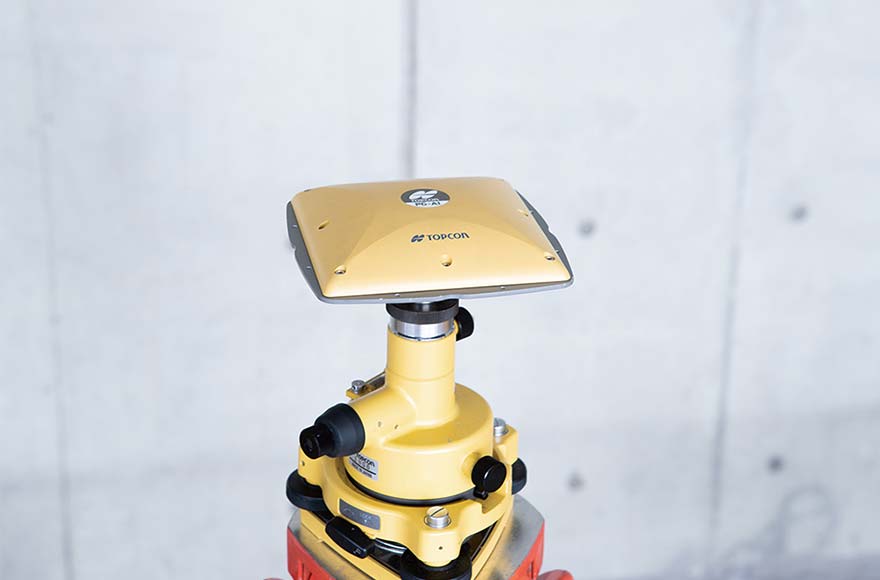

  • GNSS基準点測量

    GNSS測量( Global Navigation Satellite System)は、人工衛星からの電波を受信して位置情報(座標・標高)を取得する測量を行います。
    従来の測量では困難な場所がGNSS測量では、天候に左右されることなく、上空視界が確保できれば高精度な位置情報を取得することが可能です。
    当社では「基準点測量、水準点測量、公共測量、各種測量業務」など幅広い分野でGNSSを活用した測量業務を展開しております。(解析ソフト:TOPCON GNSS-PRO)

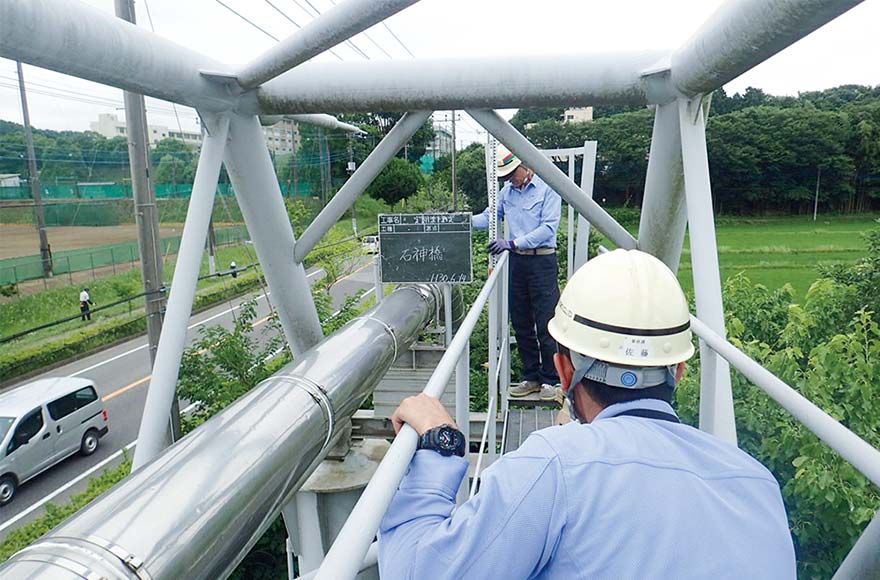

  • 高圧幹線設計用 測量業務全般
    沈下測量
    改造工事に伴う測量

    高圧幹線建設時に欠かせない設計図のベースとなる測量を行います。基準点測量、水準点測量、地形測量、縦断測量等を一連で請負う事でスピーディーな対応が可能となります。建設用地は境界測量、詳細測量、メッシュ測量等を行います。 高圧幹線建設前に配管中心線、サポート位置、ガス機器、建屋等の位置を現地に再現する測量を行います。 ステーション等、複雑な配管の場合は現地に墨出しし、実寸の設計図を再現します。

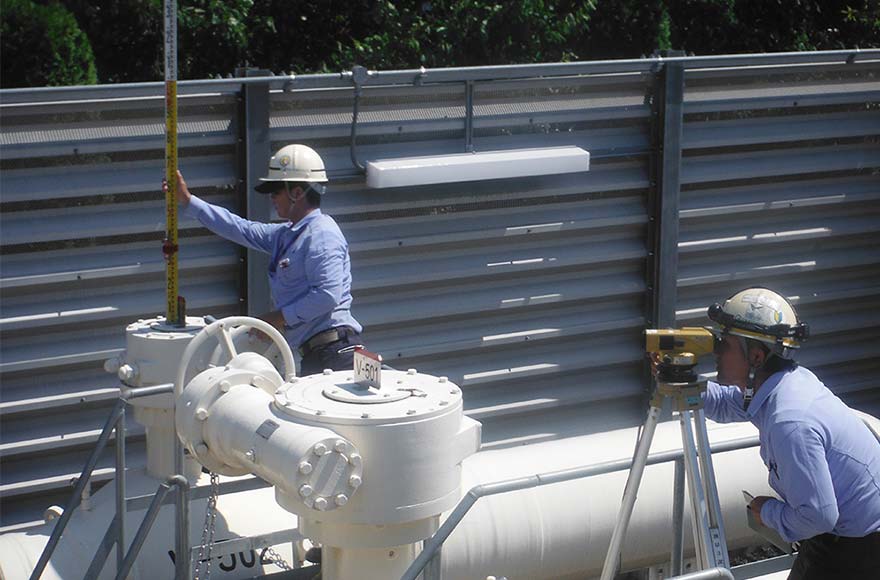

    [ 沈下測量 ] 高圧幹線の保全目的として、定期的に水準測量による沈下測定を行います。沈下データは高圧幹線の応力解析にも活用可能です。

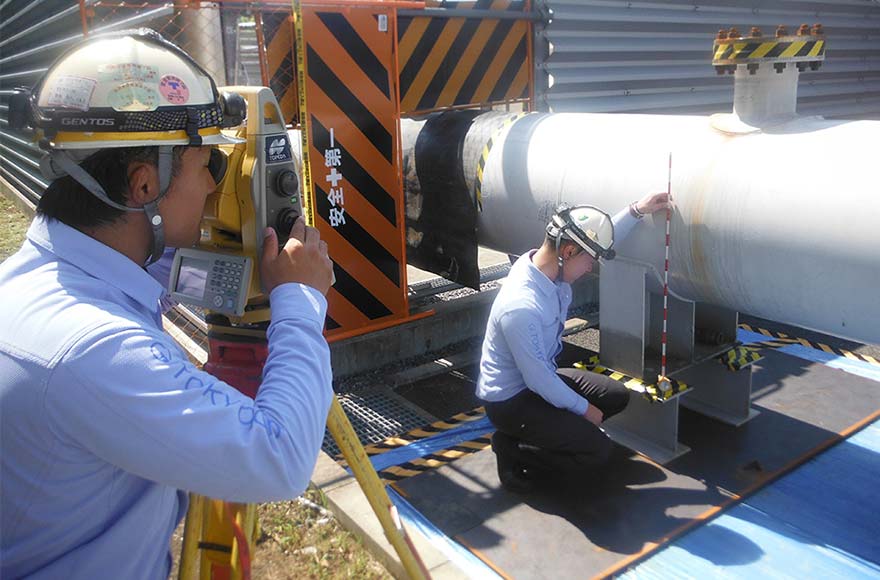

    [ 改造工事に伴う測量 ] 高圧幹線改造時は、現況配管位置測量をはじめ設計図完成後の建設用測量並びに、竣工後の出来高測量を行います。

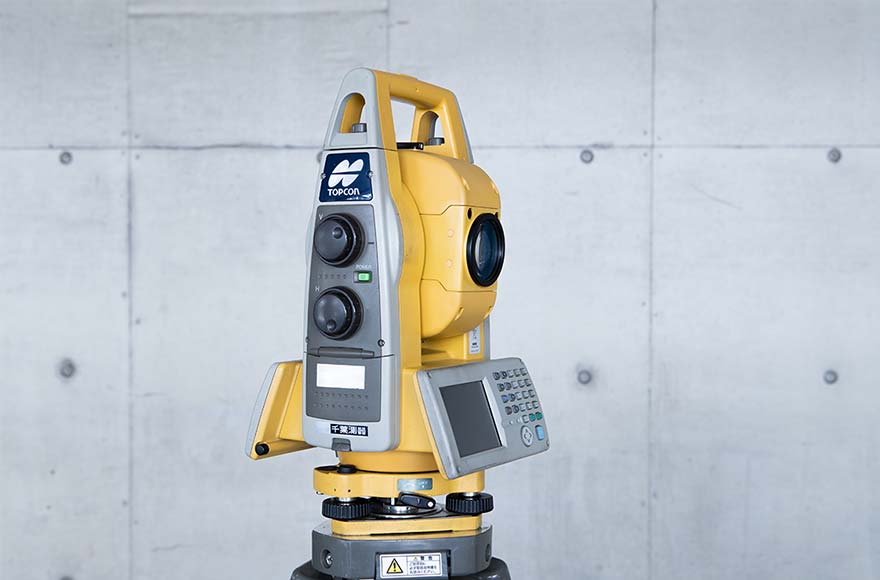

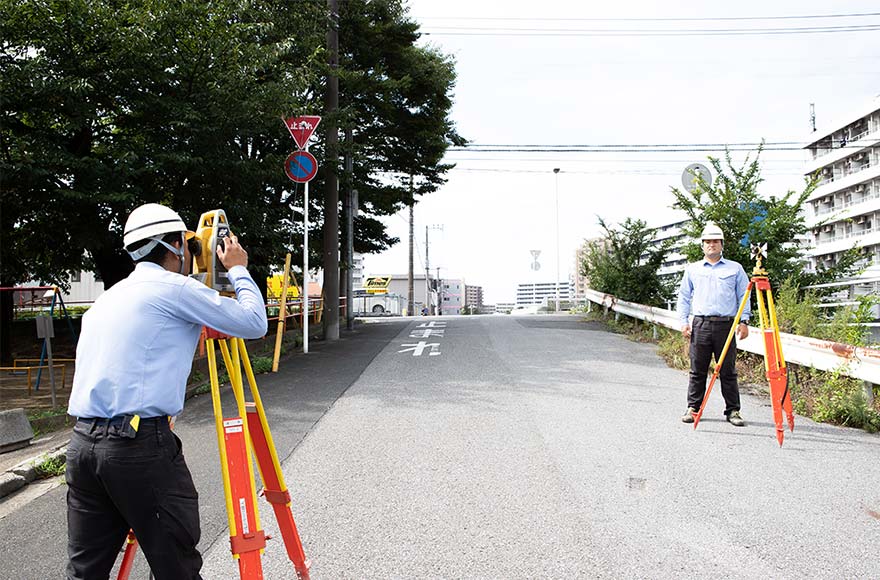

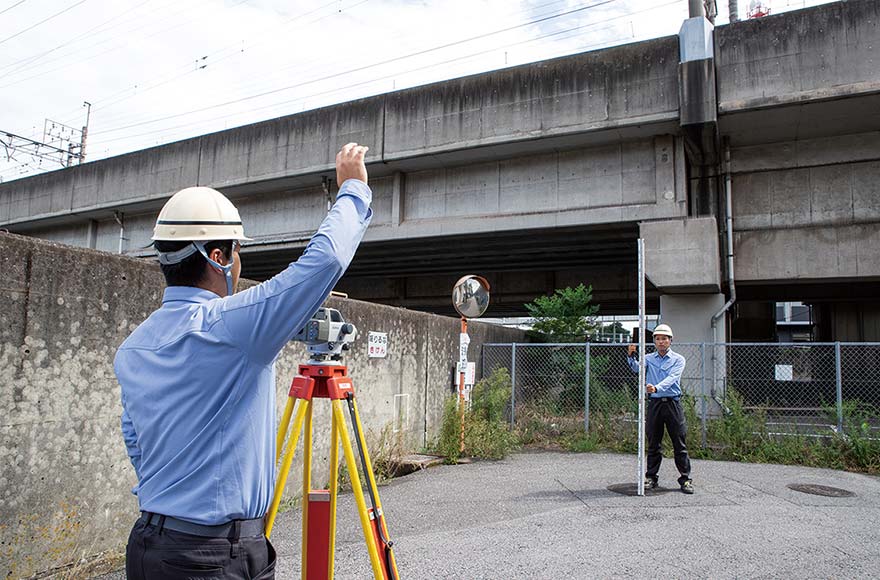

  • トータルステーション基準点測量

    トータルステーション(TS)を用いて測量を行います。
    既知の基準点から水平角・距離・鉛直角を、各新設基準点とで観測し新点の位置を求める測量方法です。
    当社では、精度や観測状況によりGNSS測量とTS測量を併用して観測を行います。

  • 高圧幹線維持管理に伴う測量

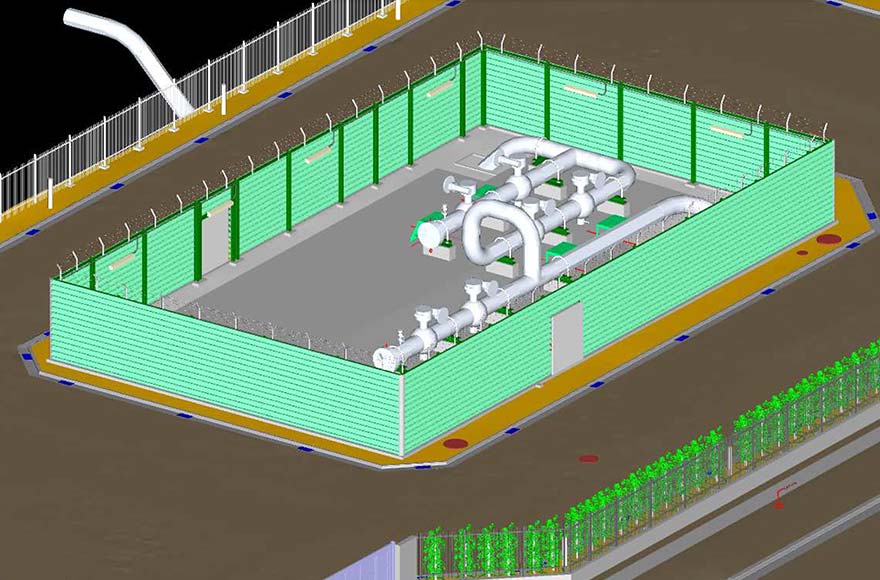

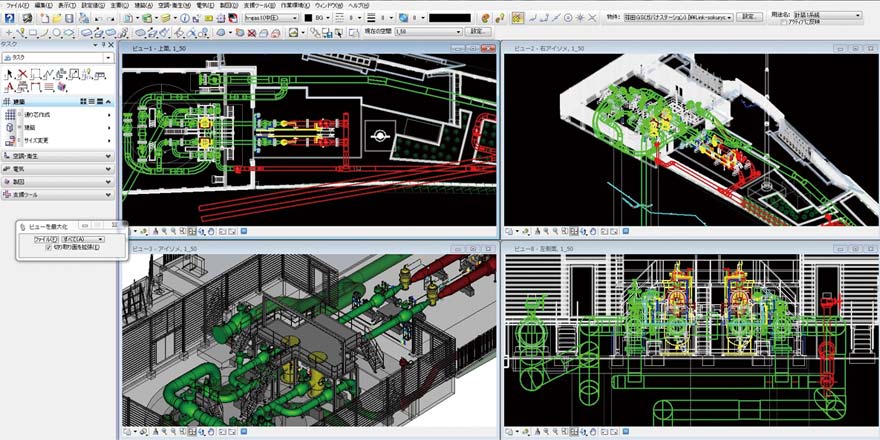

    高圧ステーションの3Dモデリング

    高圧幹線施工後の出来高を測定し、測定値を反映した図面作成を行います。占用位置が不明確であり、更新が必要なパイプの管理においては、パイプロケーターと測量を組み合わせ、より正確な占用位置に近づける図面作成を行います。また、3Dモデリングソフトを使用し、高圧幹線ステーションの管理を行います。

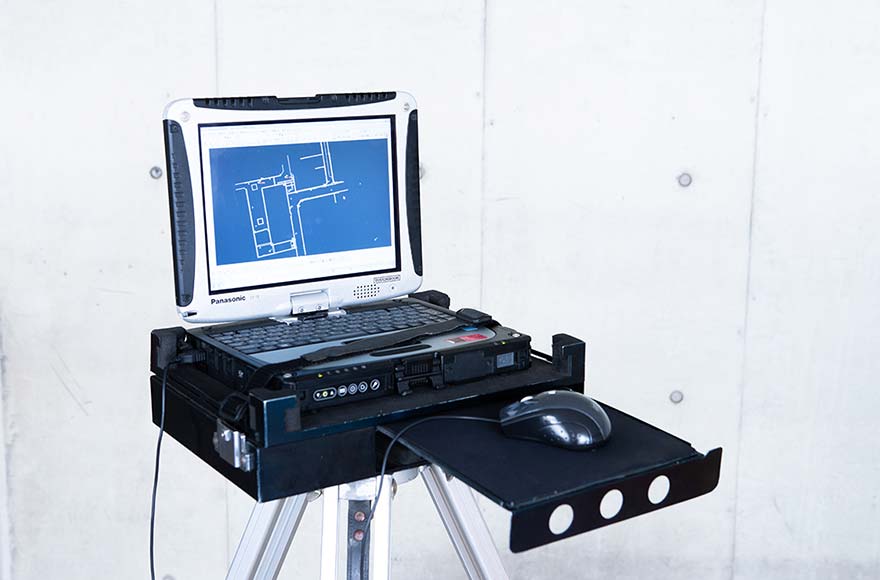

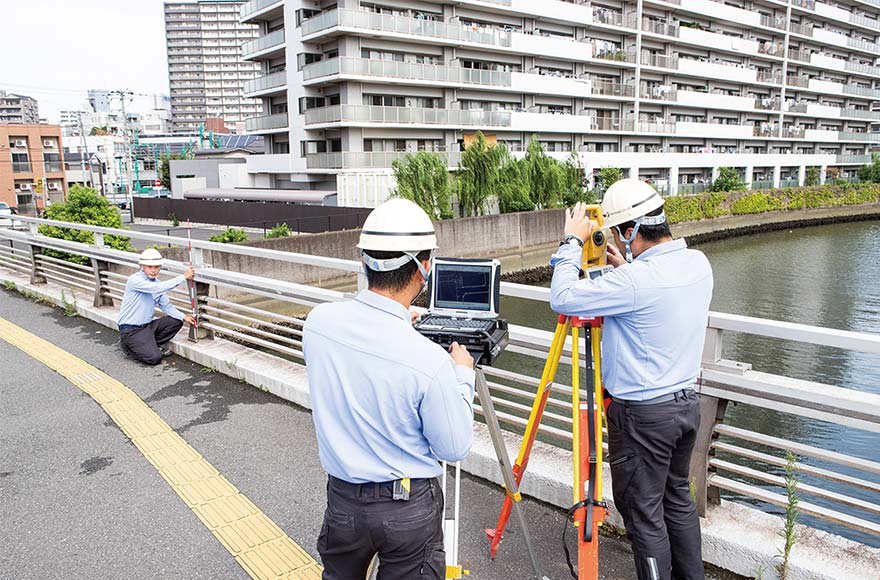

  • オンライン地形測量

    測量作図ソフトウェアを搭載したノートパソコンとトータルステーションを連動させ観測と同時に地形図を作成する測量を行います。
    オンライン地形測量を行うことで、詳細な地形等の図面作成を容易にします。現地で描画を行うことで、作業効率の向上とミス防止に努めます。

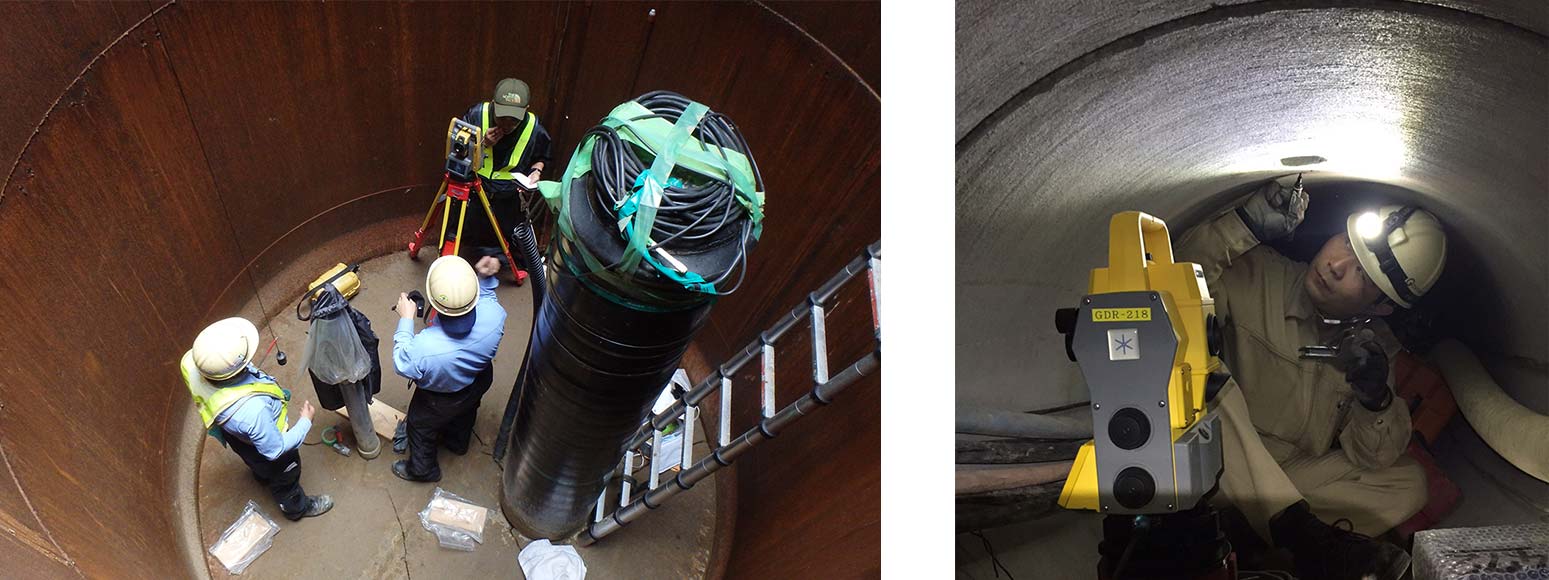

  • シールド建設測量

    シールド推進部では立坑設置測量から立坑区間の配管中心線測量を行います。
    地上部から基準値、水準値を立坑内部に設置し、配管中心線(測点・IP点)を測設します。

  • 公共水準測量

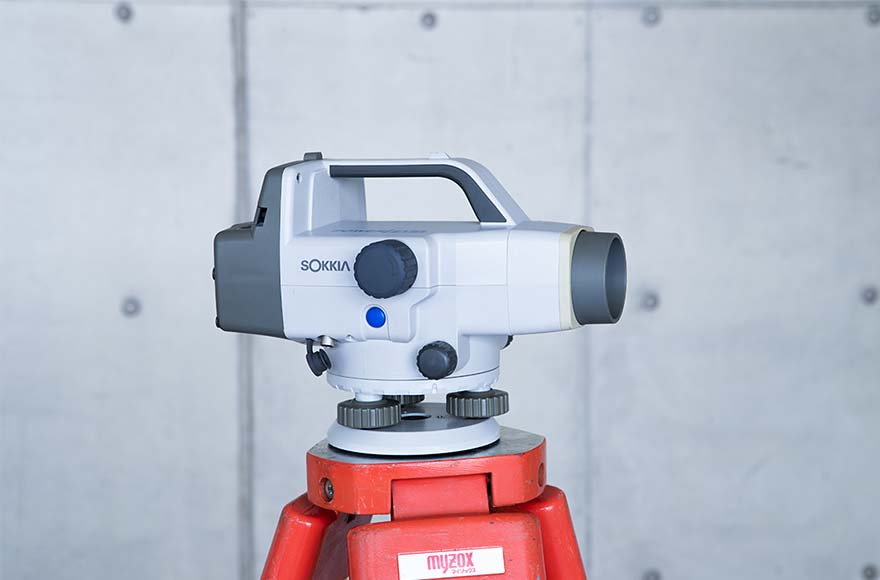

    水準儀(レベル)と標尺(スタッフ)を用いて、水準点測量を行います。
    1級水準測量から4級水準測量、その他中心線測量、縦断測量、横断測量、メッシュ測量まで、あらゆる水準測量を行っています。
    近年では、GNSSにて水準測量が可能となり、作業内容によってGNSSと水準儀を併用して作業を行います。

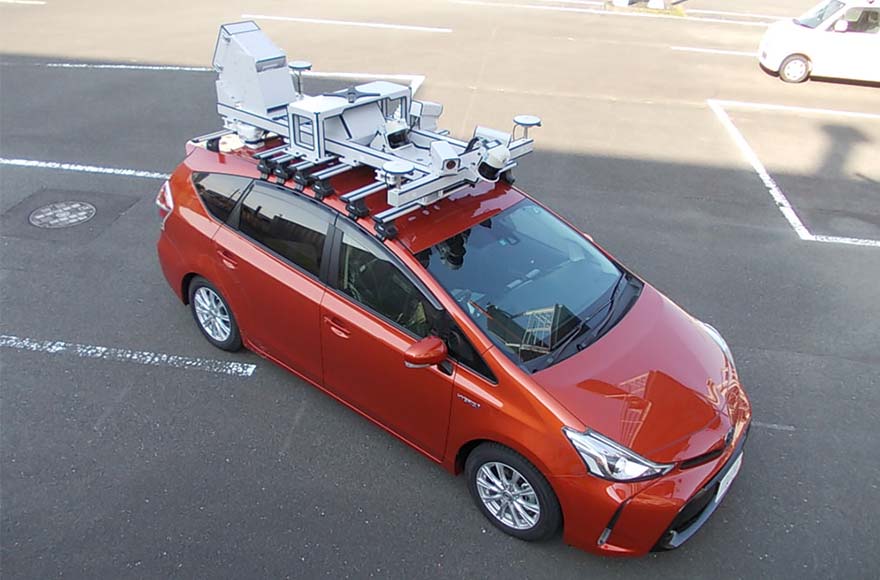

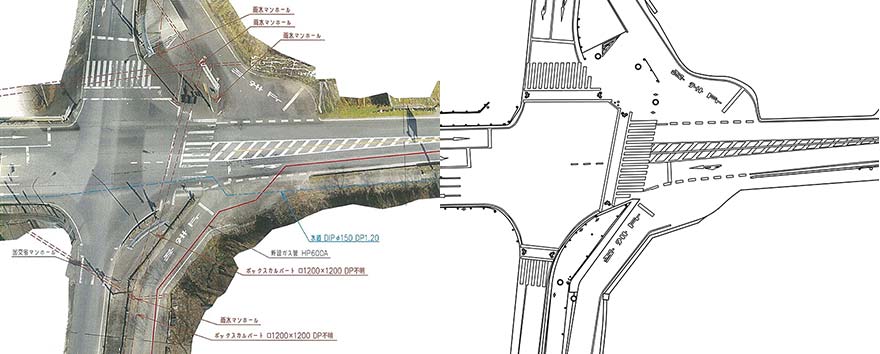

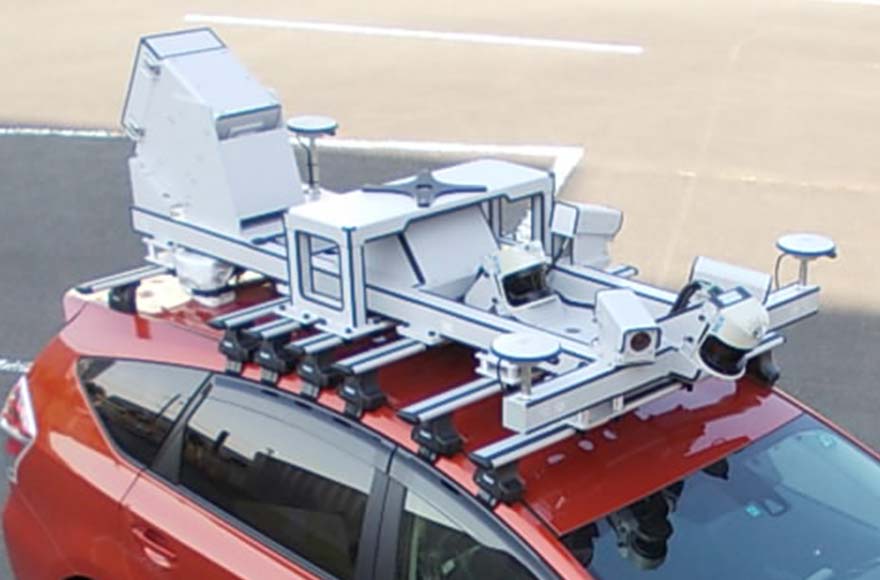

  • MMSによる測量
    オルソ画像CADデータ平面図

    3Dレーザー測量機とデジタルカメラを車両に搭載し、道路および周辺地形の3D座標データと連続写真画像(オルソ画像)を作成し、CADにて地形図作成を行います。
    ※協力企業とのタイアップにより測量から作図作業までの対応が可能です。

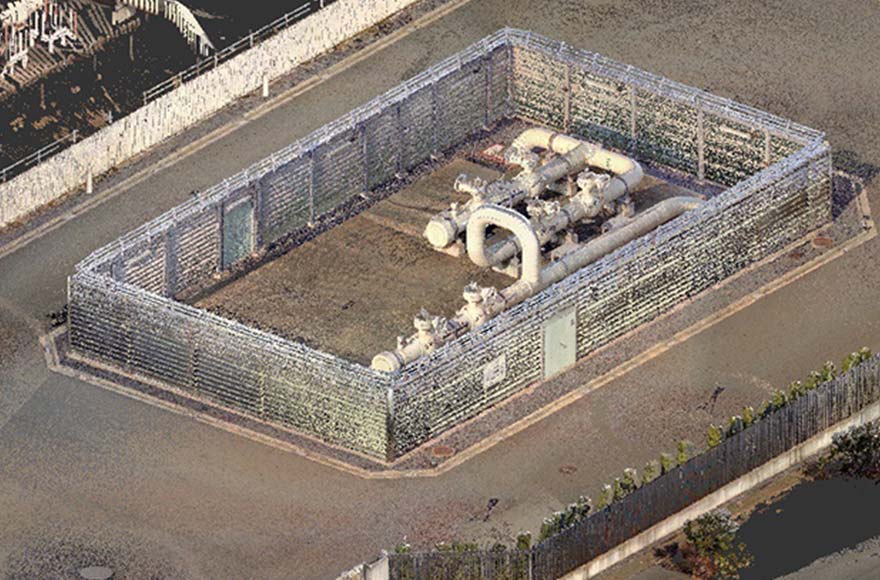

  • 3Dレーザー測量

    レーザーを照射して集めた点群データから、位置情報を取得する計測技術です。
    取得した点群データから「3Dモデリング」や「各種CAD図面」が作成可能となります。

お客様の声
ガス会社 部署室長様

日頃より弊社の諸施策にご協力いただいておりますが、この度の大規模造成に伴う工事測量に際しては、迅速かつ的確な対応をしていただき、本当にありがとうございました。

ガス会社 部署室長様

年度計画に対し目標達成できた背景には、御社の多大な貢献があったと聞いています。今後ともご協力をよろしくお願いします。

スタッフボイス

千葉事業所
 測量課 才田健也
ミスの許されない、
すべてのベースとなる測量。
ゼロから作り上げていく喜び。

ガスパイプライン敷設のための、すべてのベースとなる測量はミスの許されない仕事です。ISO以外にも独自の社内チェックシステムを策定して運用しています。限られた諸条件の中でいかに正確で細密な測量ができるか、他部所とも連携し、時には厳しい意見のやり取りを行うことで、「少しでも良いものを作りたい」という思いを共有しています。われわれ測量に端を発して、各工程がゼロから作り上がっていくことは、チーム全体の喜びであり、成長の糧になっていると実感しています。

調査業務

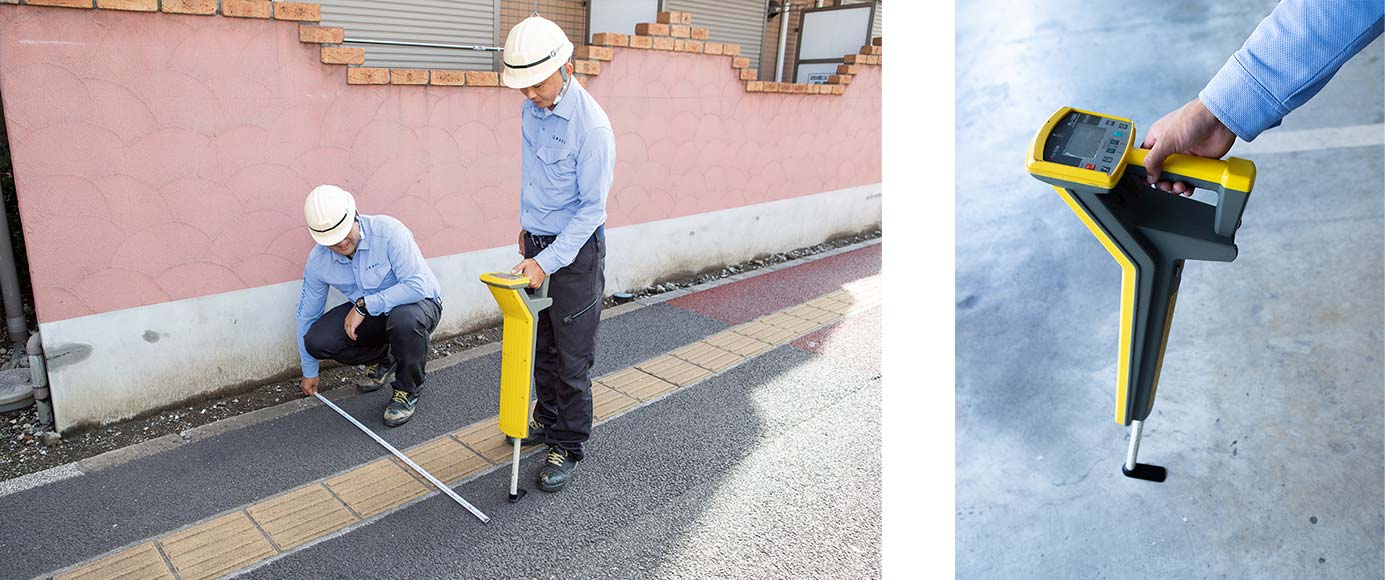

  • 不明管調査

    埋設されている管路の位置・深さをパイプロケーターを使用し探査を行います。
    発信器からターミナル線等を使用し、管に信号電流を直接流し、地上の受信器で計測します。

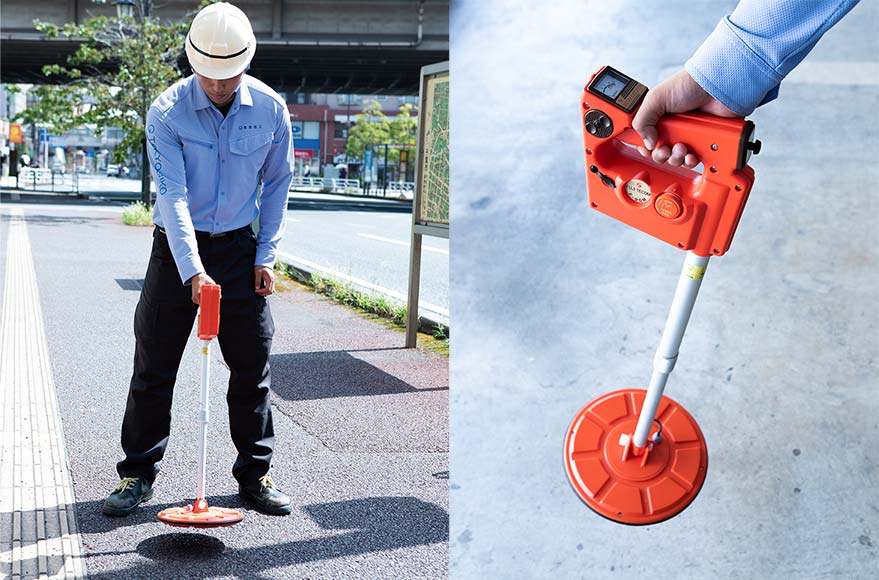

  • 埋没した路面標示器等の探査

    道路工事等により舗装の下に埋没したマンホール・ボックス等を金属物検知機を使用し探査を行います。

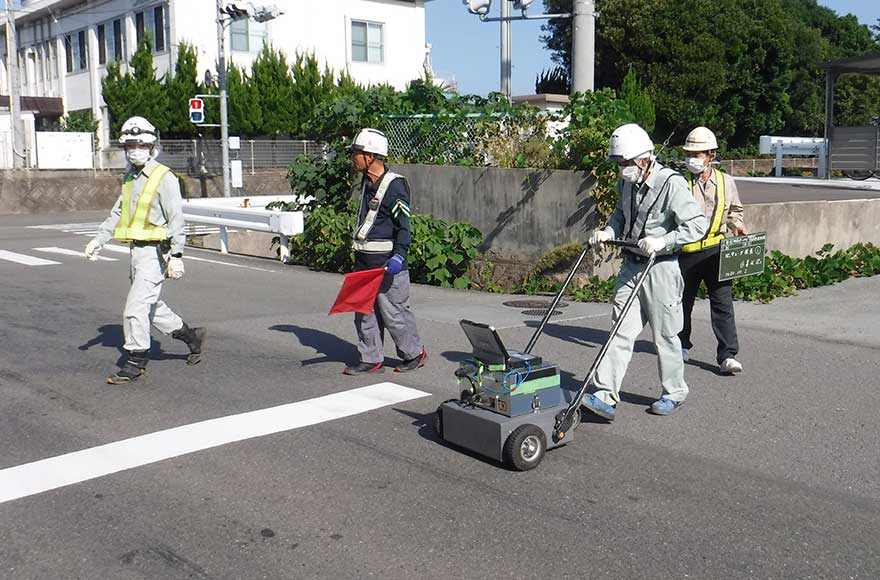

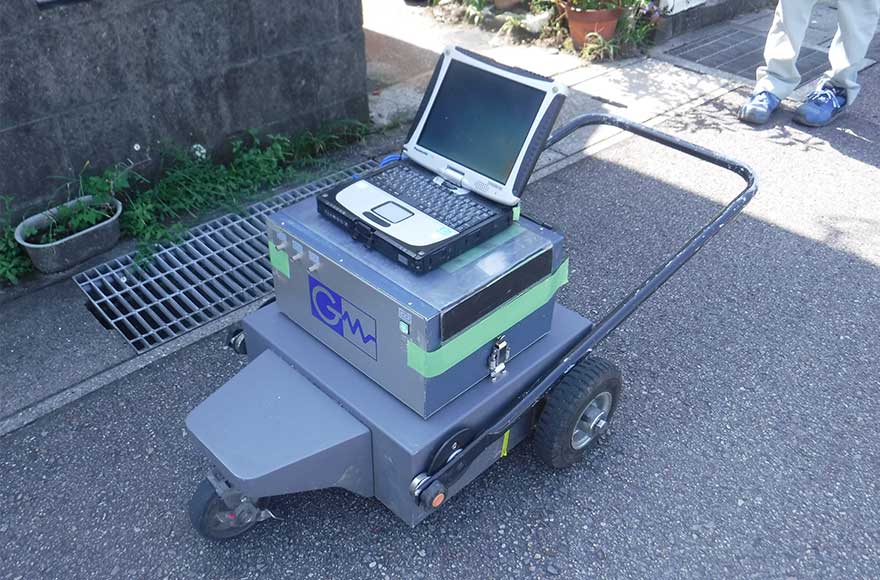

  • 地中探査業務

    地中の空洞や埋設物、地層境界を電磁波を利用し探査を行います。
    地中レーダー探査機により、地中に送信した電磁波の反射を連続的に捉え、画像として記録します。
    ※協力企業とのタイアップにより対応が可能です。

設計業務

  • 高圧ガス導管設計

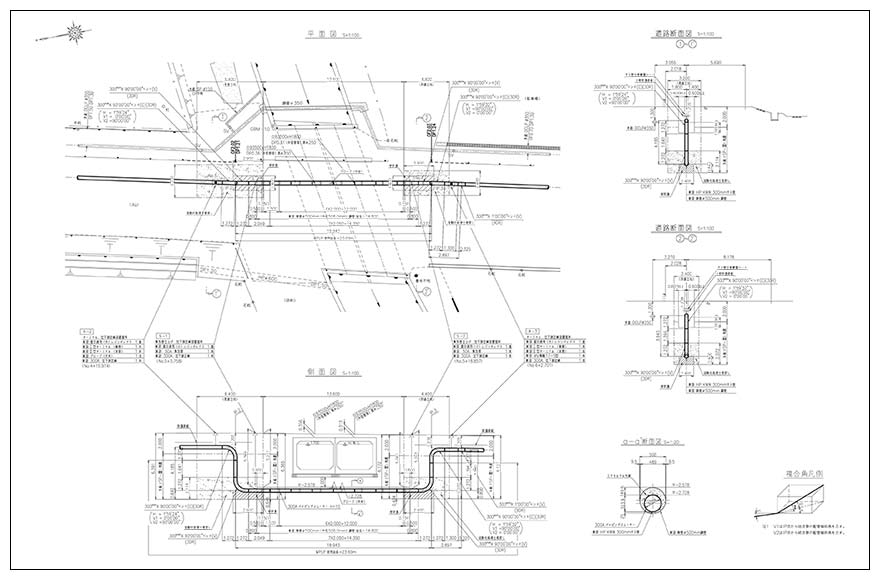

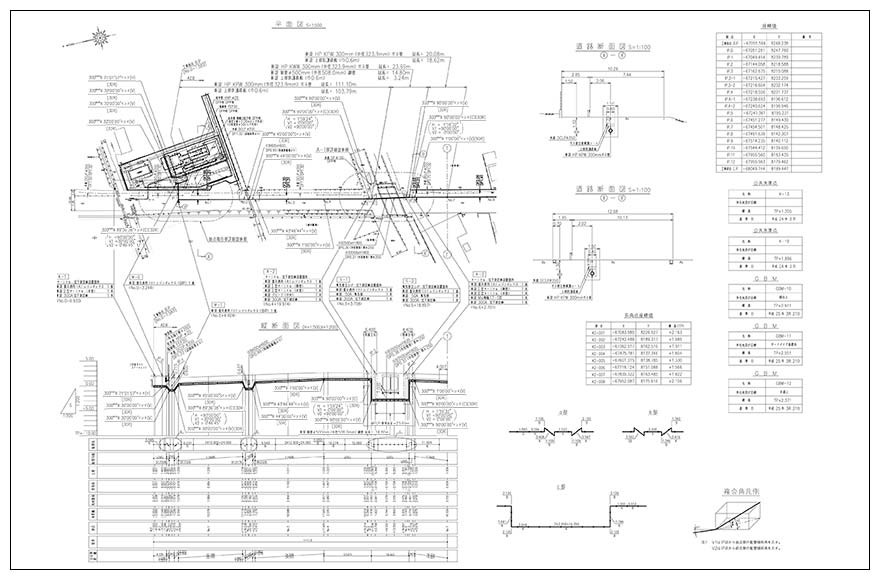

    【 平面図・縦断図・道路断面図 】
    【 特殊部詳細図 】

    高圧導管の建設に必要となる高精度の設計を行っています。
    【 平面図・縦断図・道路断面図 】
    特殊配管部をクローズアップした詳細図面を作成します。
    【 特殊部詳細図 】

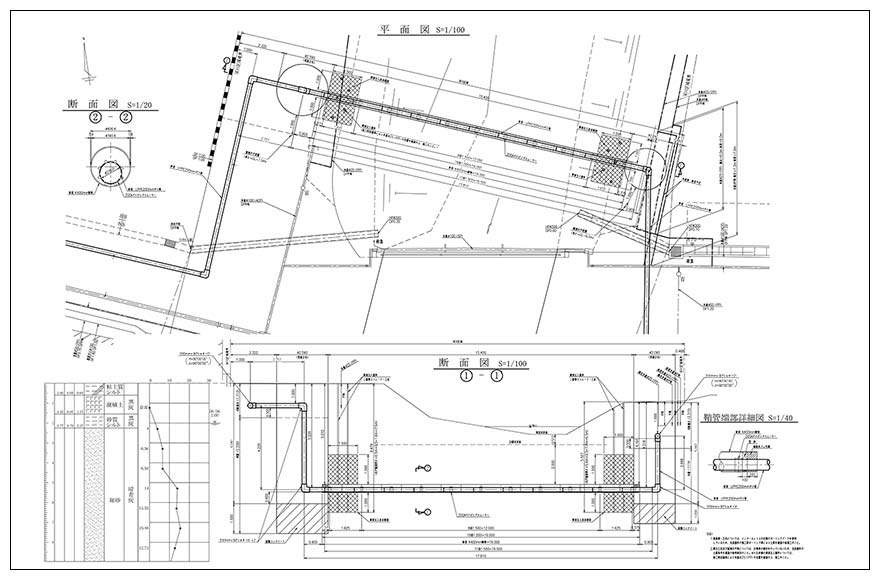

  • 推進設計

    パイプラインの河川横断部や軌道横断部などの推進工事に伴う設計を行います。

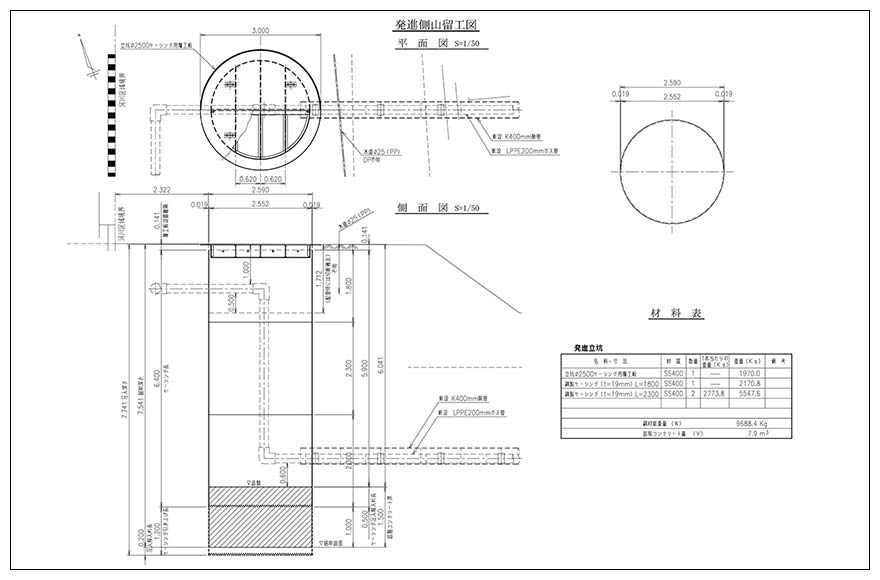

    【 平面図・側面図・断面図、立坑詳細図 】

  • 架管(添架)設計

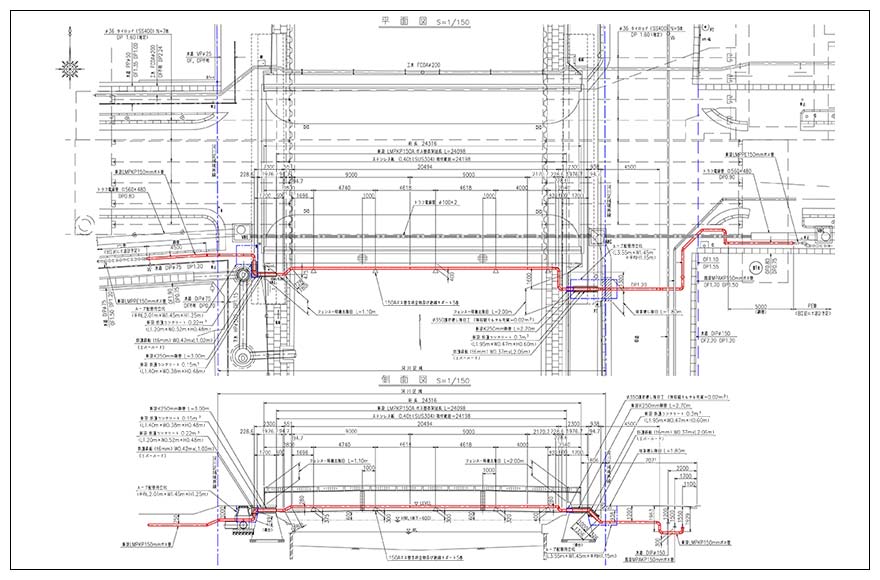

    【 一般図(平面図・側面図・断面図)】

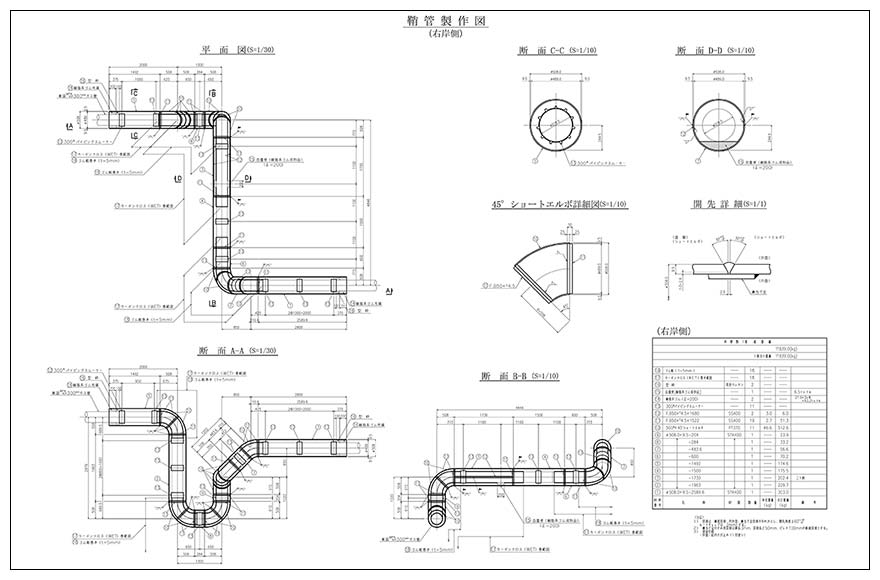

    【 鞘管製作図 】
    【 支持金物詳細図 】

    配管の単独架管や橋梁への側方添架等の検討・応力照査から設計図面の作成を行います。
    【 一般図(平面図・側面図・断面図)】
    添架部等に必要となる二重管の検討から各種製作図の作成を行います。
    【 鞘管製作図 】

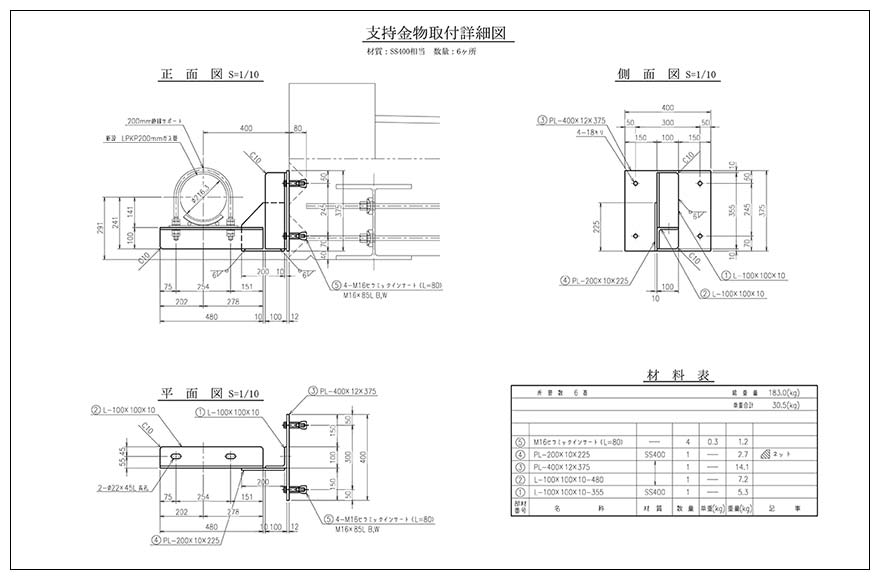

    添架部等に必要となる配管サポートおよび支持金物の検討・応力照査から各種製作図の作成を行います。
    【 支持金物詳細図 】

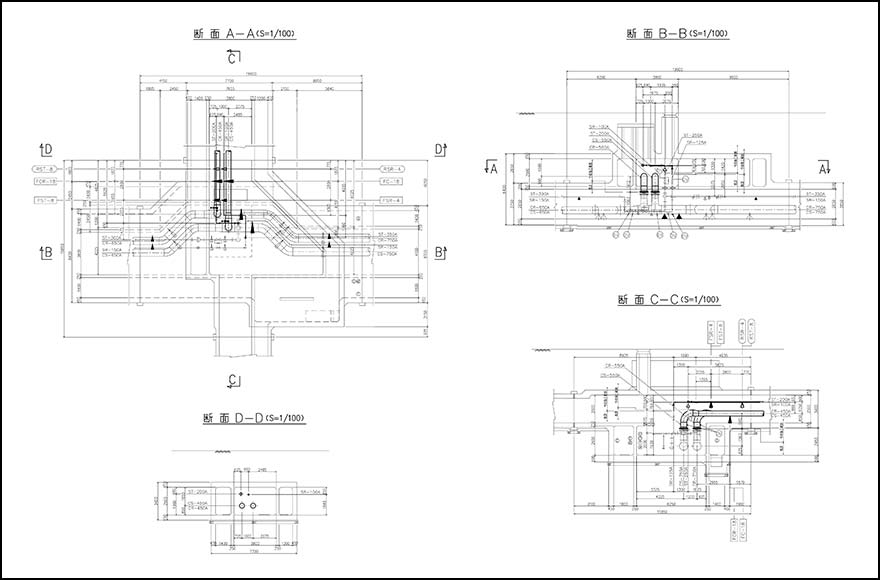

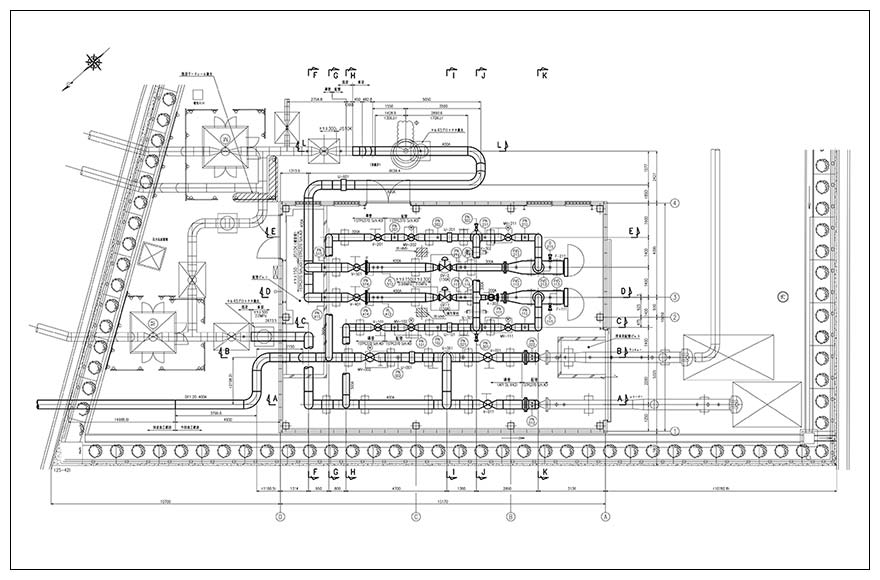

  • ガスステーション設計

    供給設備(ガバナステーション)や遮断設備(バルブステーション)等の建設に必要となる設計を行っています。
    配管や機器設備のプロットプランから各種詳細図までを作成します。

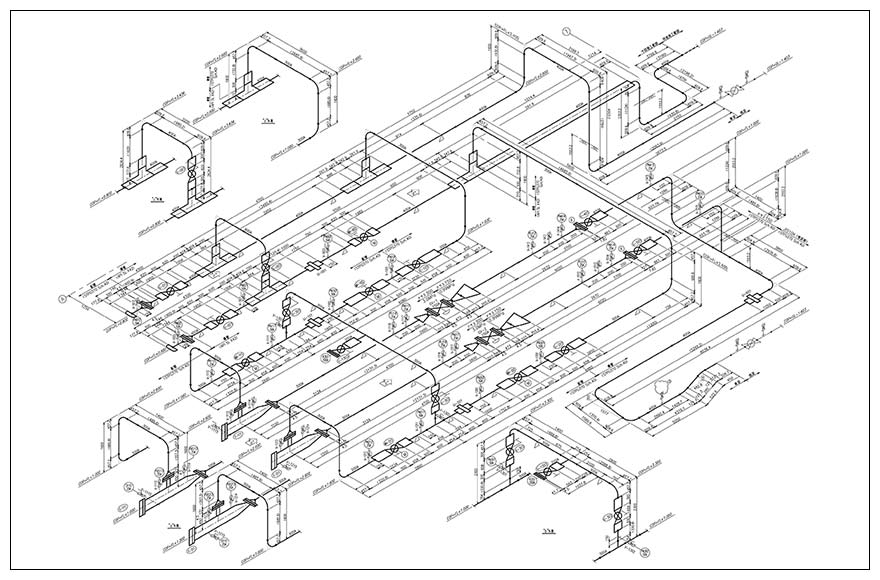

    【 配管平面図、配管アイソメ図(スプール図)】

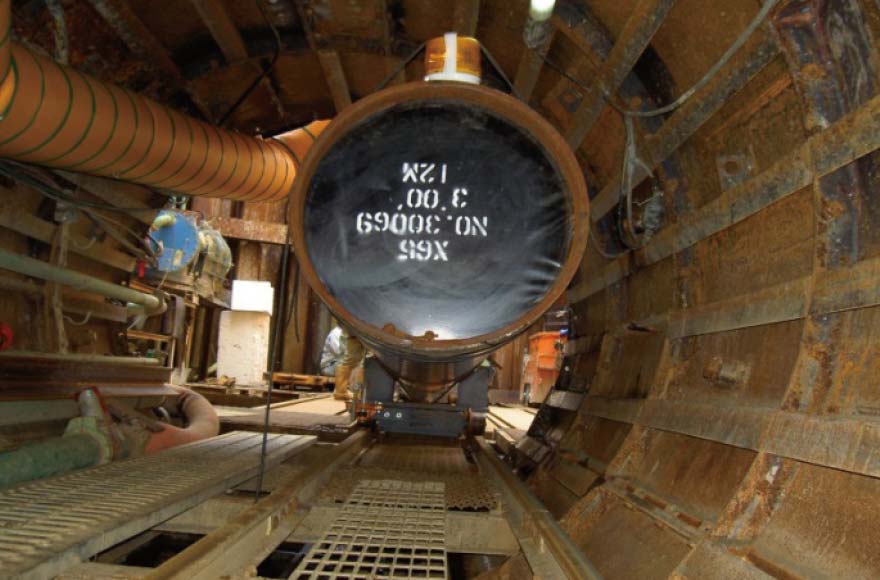

  • シールド内配管設計

    シールド内・河川・軌道等、特殊箇所の配管設計を行う場合、線形・構造形式・施工性・維持管理性・経済性等、様々な比較検討を実施して、詳細な設計を行います。

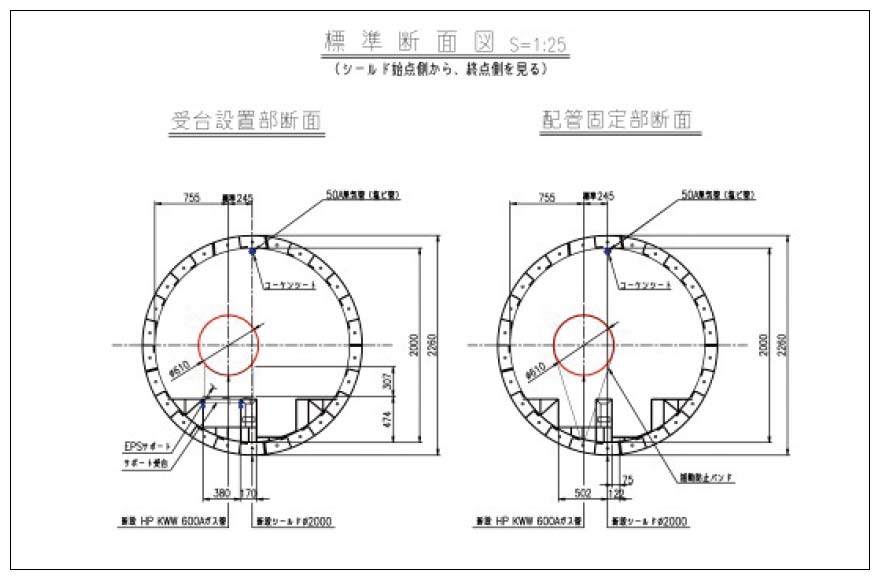

    【 シールド内配管(標準断面図、工事写真) 】

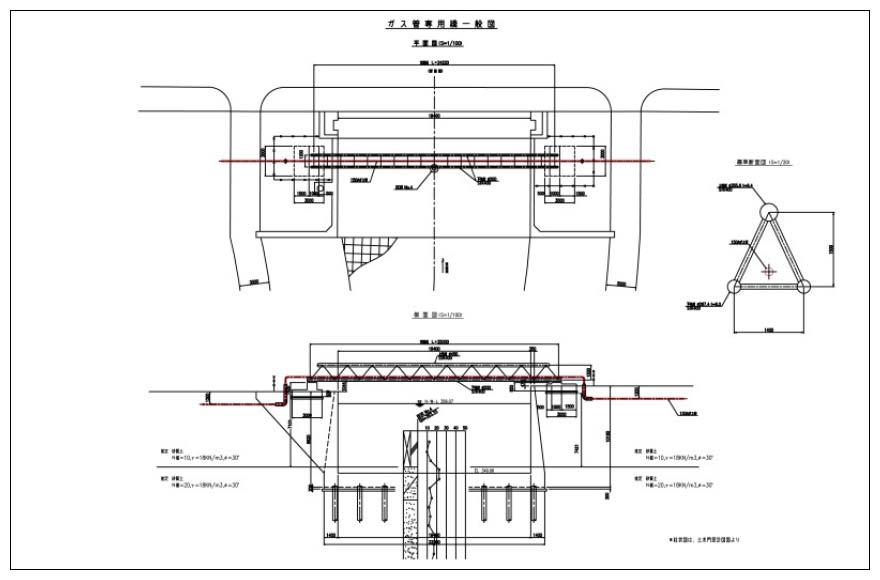

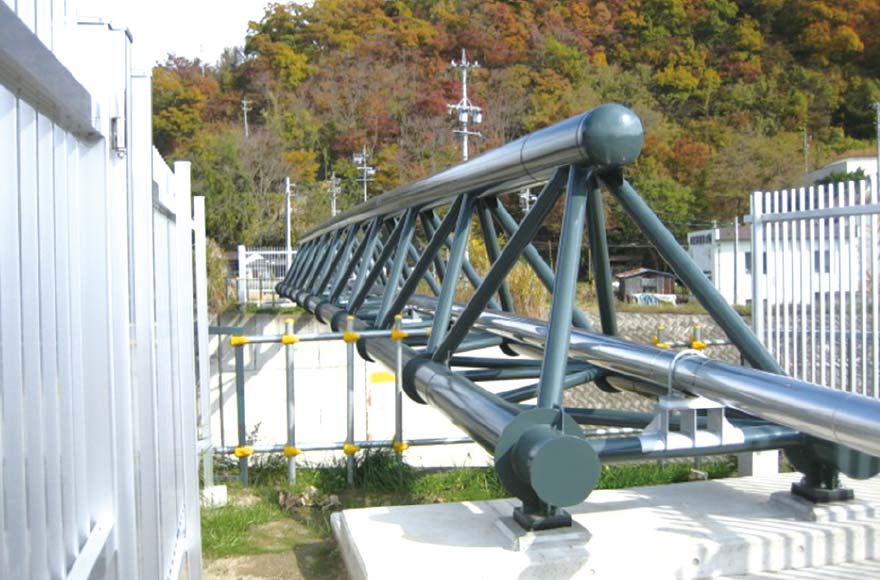

  • 専用橋架管

    専用橋に添架する場合は、上部構造・下部構造の設計を行います。
    【 架管詳細図(平面図・側面図、完成写真)】

  • 地域冷暖房配管設計
    【 配管詳細図 】
    【 配管サポート構造図 】

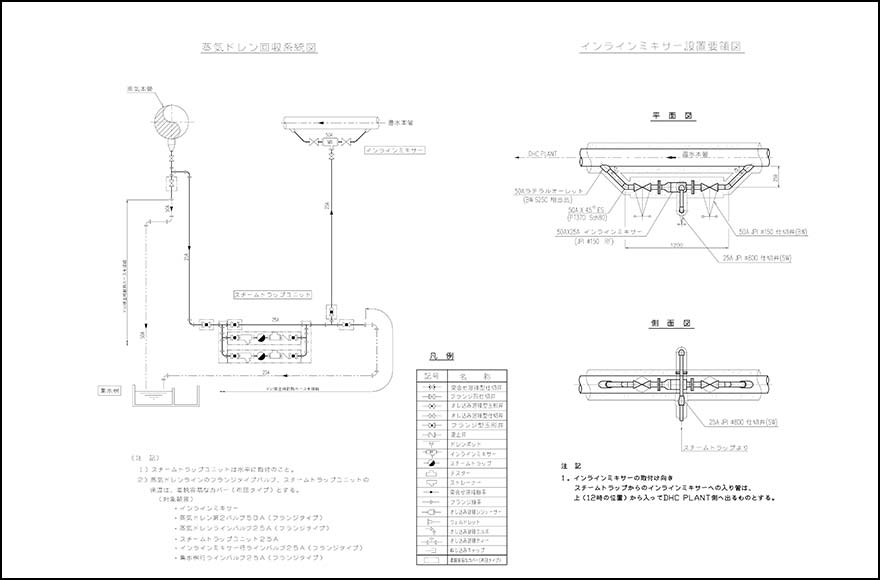

    【 蒸気ドレン回収要領図 】

    地域冷暖房配管の新設・入取替や点検・補修等に必要となる設計を行っています。【 配管詳細図 】

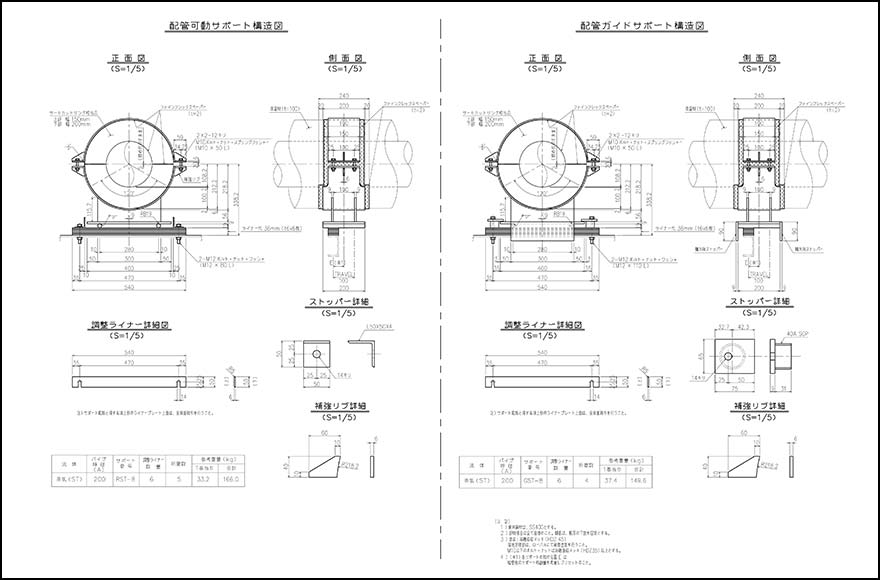

    地域冷暖房配管の構内配管等に必要となる可動サポートやガイドサポートの構造設計を行います。
    【 配管サポート構造図 】
    上記以外にも付帯設備の各種標準図を作成します。
    【 蒸気ドレン回収要領図 】

  • 地熱発電用配管設計
    【 配管側面図 】
    【 配管架台詳細図 】

    地熱発電等のラック配管についての構造設計を行います。

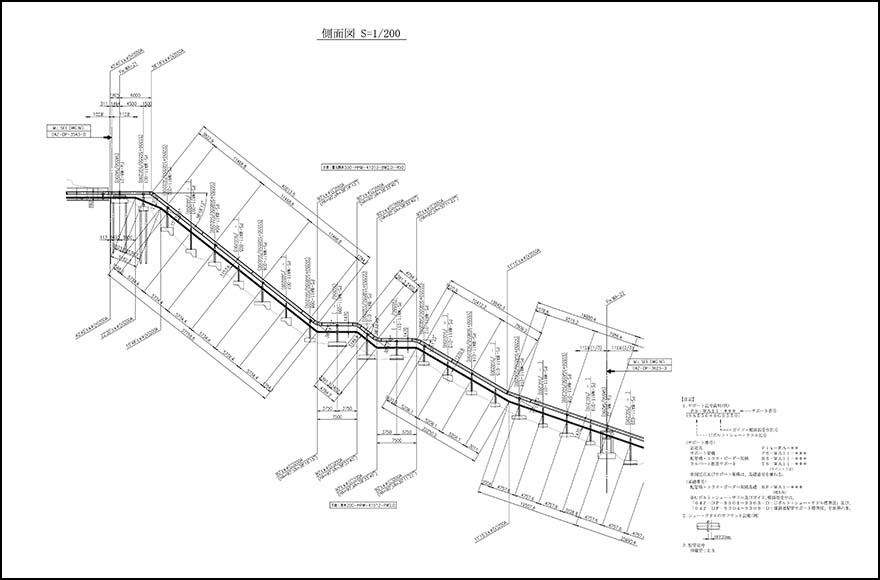

    【 配管側面図 】
    上記に伴い配管架台の構造設計を行います。

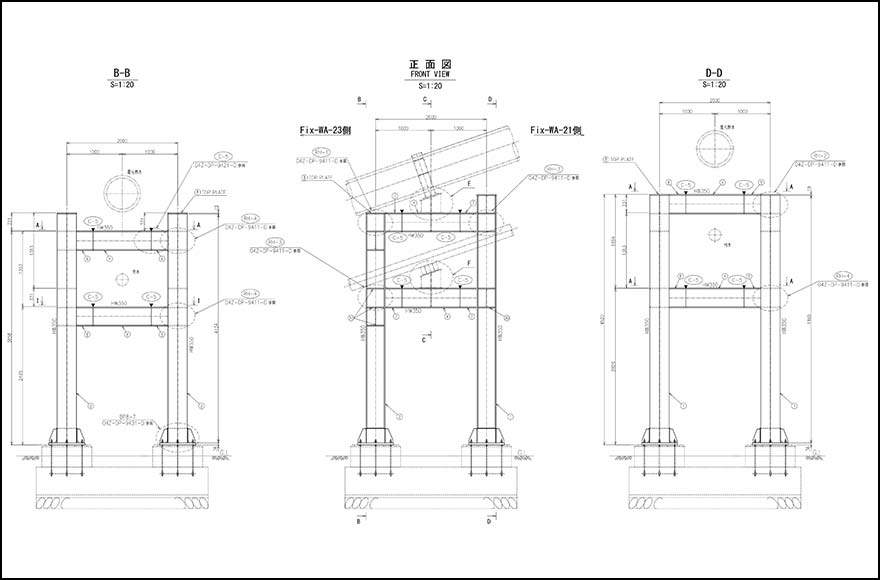

    【 配管架台詳細図 】

お客様の声
パイプライン工事会社
ご担当者様

御社ご協力のおかげで順調に工事が進んでおり、心からお礼申し上げます。上司からも他のプロジェクトに比べ順調であると褒めていただきました。今後ともご協力の程、よろしくお願いします。

パイプライン工事会社
ご担当者様

お陰様で現場は桁内添架が完了しました。ばたばた続きの現場でしたが、御社には絶大なるご協力を頂き感謝しております。

ガス会社
事業部長様

他企業や橋梁管理者との折衝を行う際に必要な図面・応力検討書等の資料を、高度な技術で迅速に作成し、有利な施工条件の獲得に貢献していただいた。

スタッフボイス

設計部
 設計1課 中山亮一
パイプライン技術者としての
矜持をもって

単純な一本のパイプではありますが、非常に奥の深い仕事です。当社では主にガスパイプラインのルート計画から調査・選定、測量・設計まで、ほぼ全ての業務に携わっています。様々な環境条件の中で、どのようなパイプや部材を使い、どのような構造で、いかに敷設するかを計画・設計し、さらには施工性や景観性の考慮、構造物等に準じた基準など、それこそ無数にある条件の組み合わせから最適解を導き出す。そして、それをパイプライン技術者としての自負と気概をもって実践できることが私のやりがいとなっています。

システム製図・マッピング

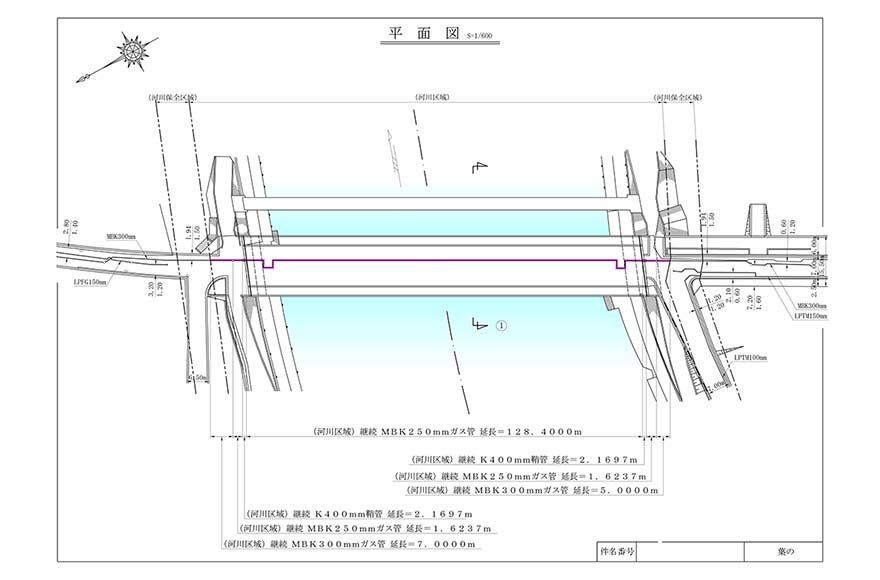

  • 申請図面作成(各行政区対応)
    【 平面図 】

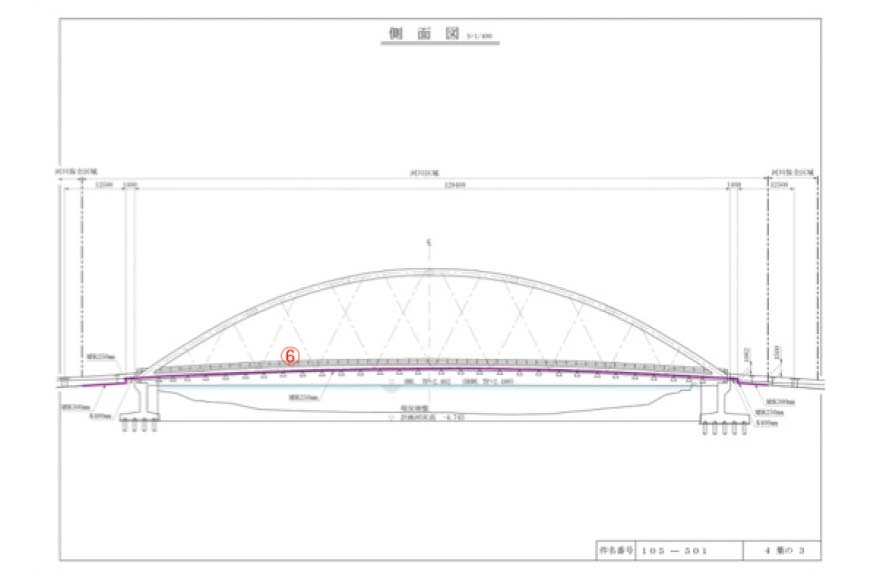

    【 側面図 】

    各行政区、管理者へ提出が必要な申請図の作成を行います。様々な要望に対応する形での提供が可能です。
    【 国土交通省河川への申請図面 】

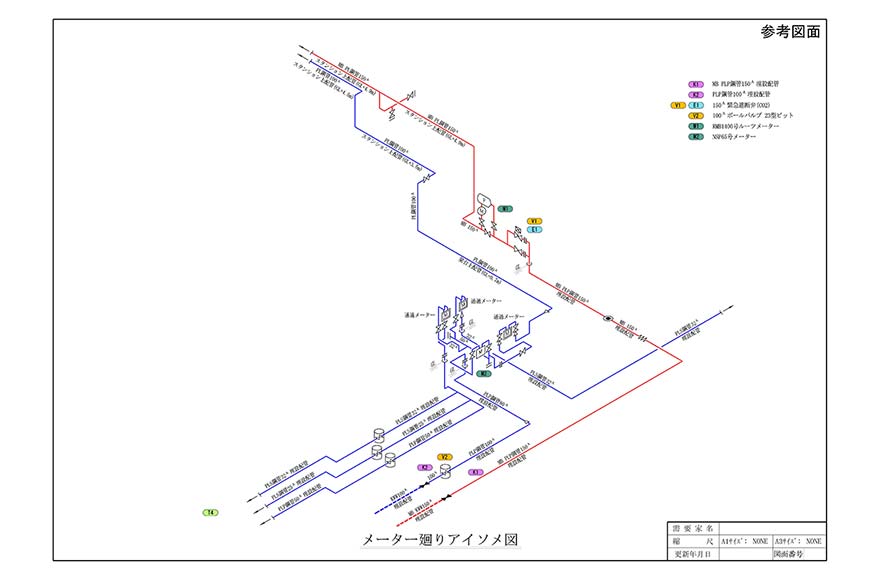

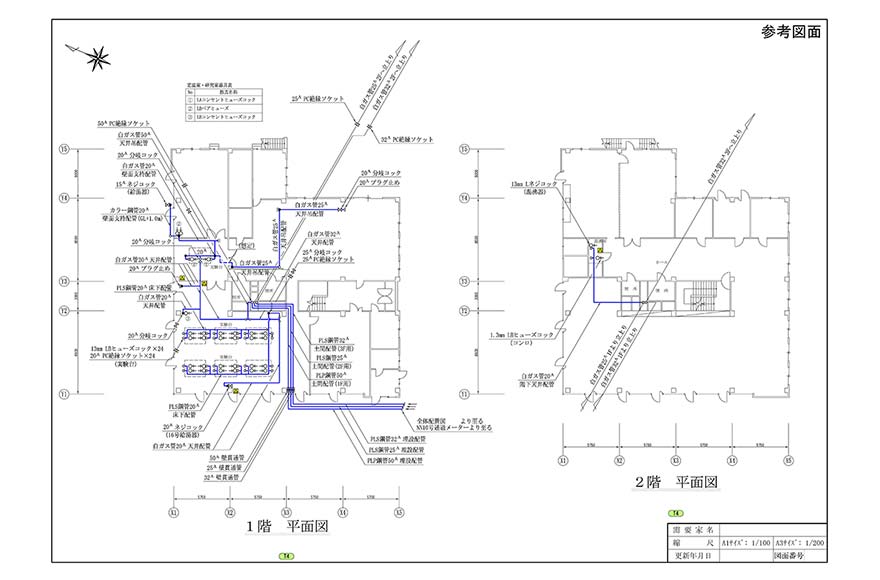

  • ガス配管図(需要家管理図)

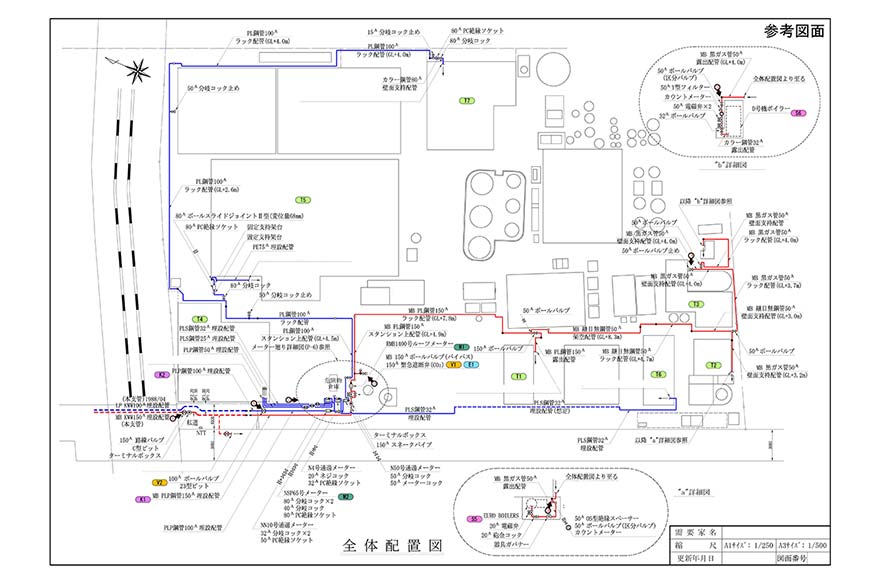

    【 配置図 】
    【 平面図 】
    【 アイソメ図 】

    お客様敷地内のガス配管の状況を、平面図・アイソメ図にて図面化を行います。『供給管~灯外内管~ガスメーター~ガス栓及び大型消費機器』までのガス配管経路・配管状況を図面化し、敷地内の配管状態を管理するための図面です。
    【 配置図、平面図、アイソメ図(等角投影図) 】

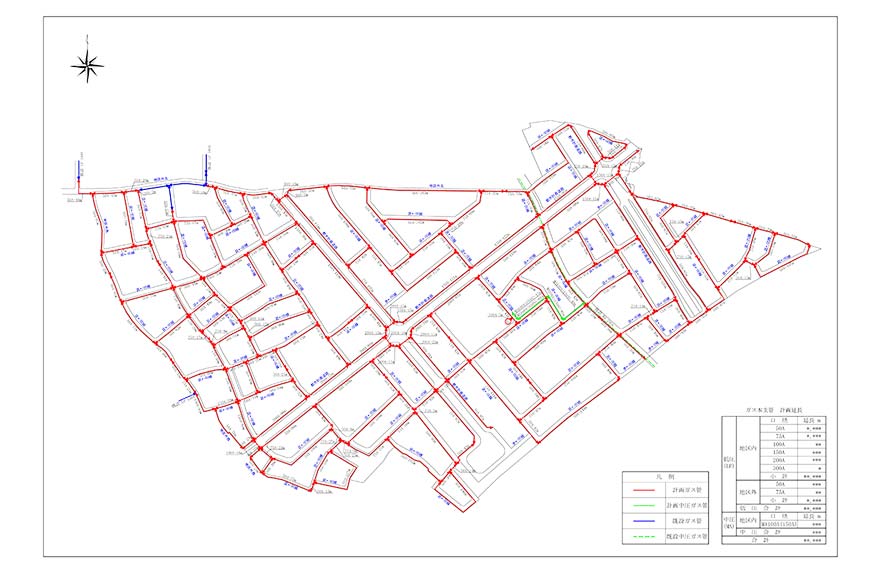

  • 本支管計画図面作成

    都市開発(土地区画整理事業等)におけるガス本支管敷設工事にあたり、基本計画図を作成します。
    解析システムにて、ガスの圧力・流れの検討を実施し「導管網解析」を行います。

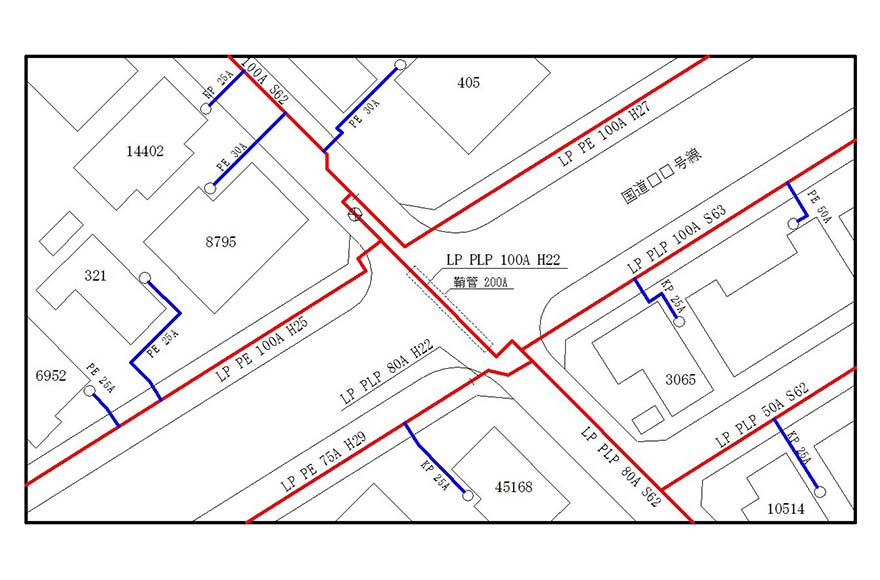

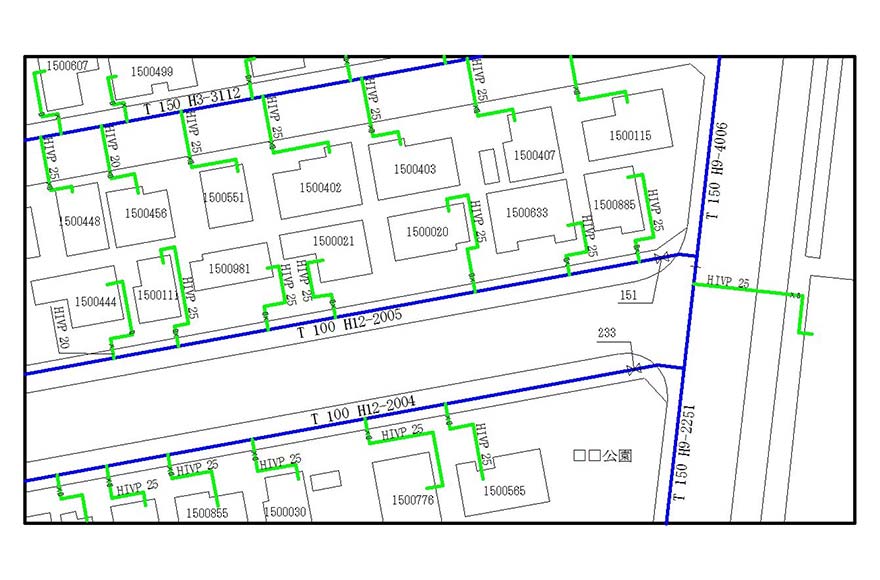

  • マッピングシステム(GIS)データ構築
    【 ガスマッピング 】
    【 水道マッピング 】

    ガス・水道・温泉のマッピングシステムのデータ構築や更新を行います。竣工図をもとに、正確で見やすい配置のデータを提供します。
    【 ガスマッピングシステム/上水道マッピングシステム 】

お客様の声
ガス会社
グループマネージャー様

協議資料の作成に大変ご尽力いただきました。感謝しております。

その他

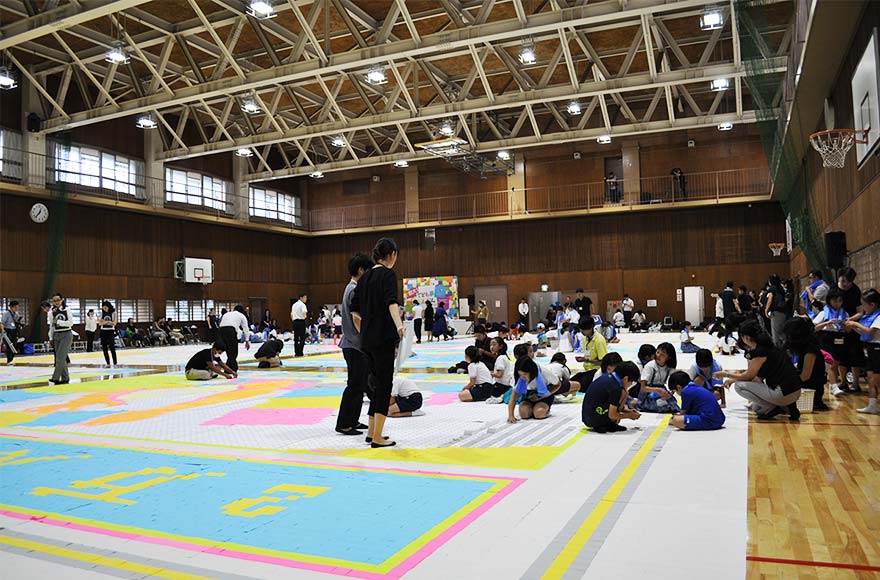

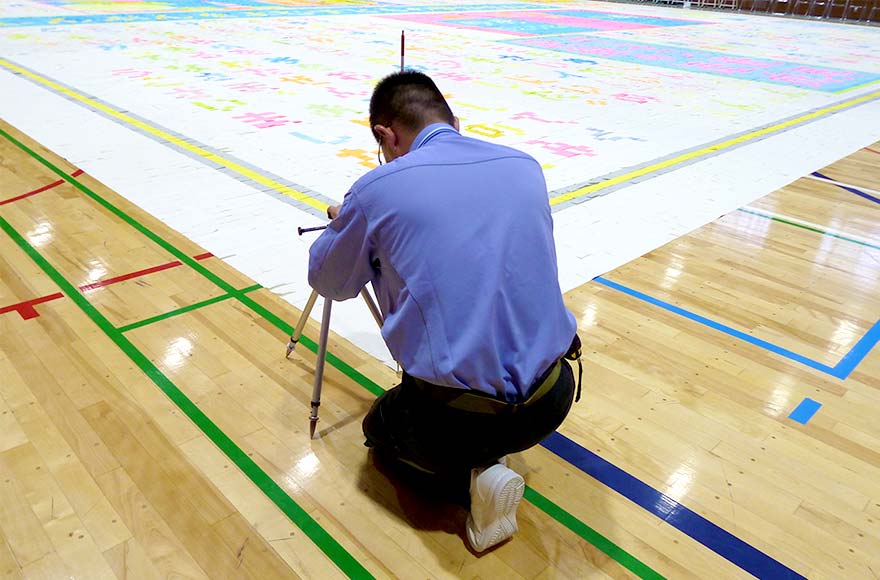

  • 巨大こども夢しんぶん作成に伴う測量作業

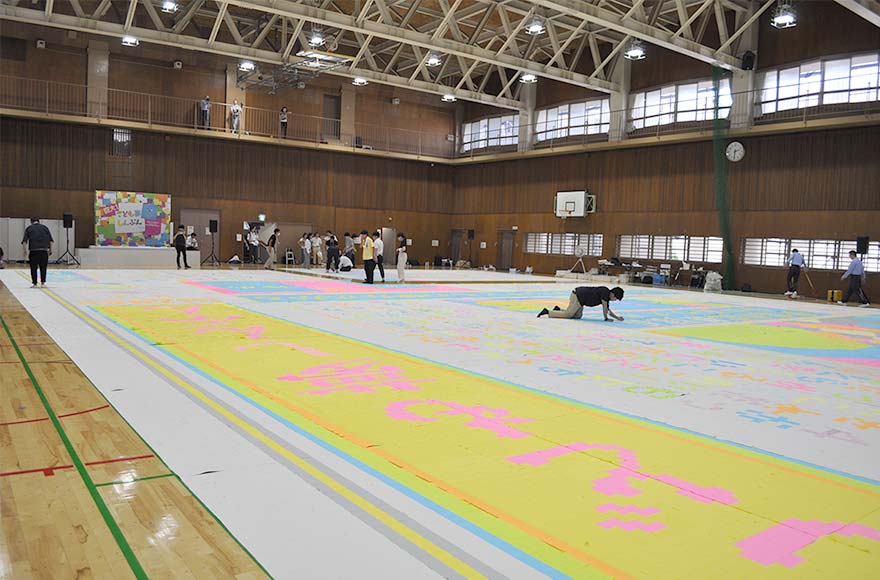

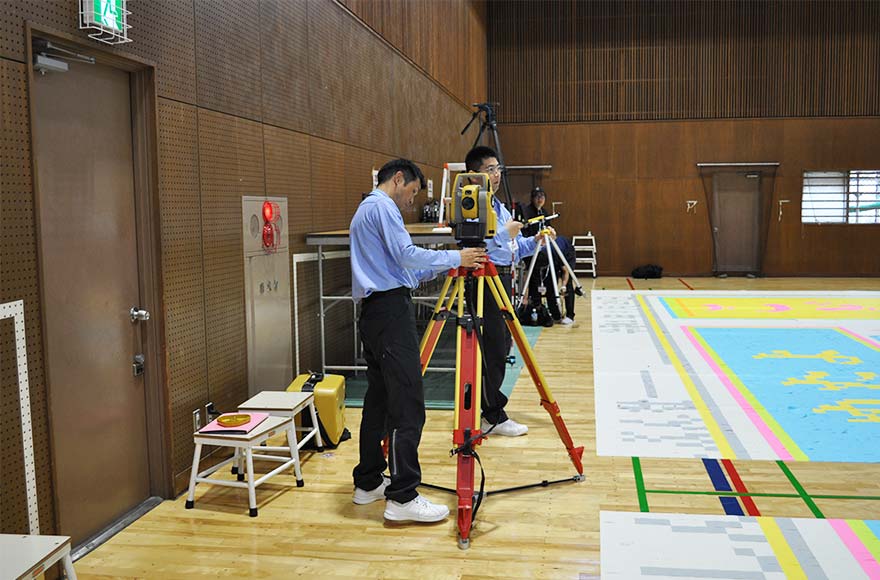

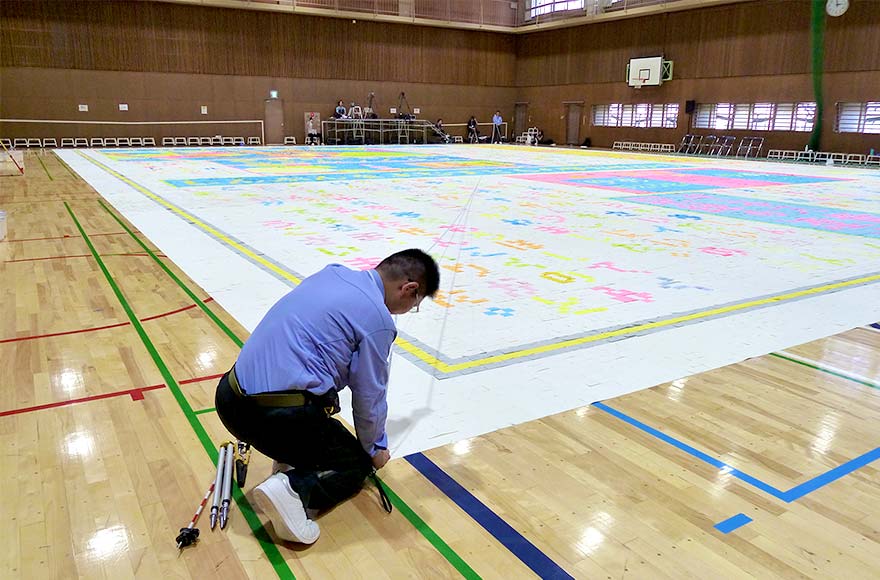

    ㈱電通ライブ様のご依頼で「一般社団法人 日本新聞協会様主催のこども夢しんぶん完成式における巨大付箋モザイクアートの測量」を行いました。(2019年8月29日)
    当業務はギネス申請用の重要な測量作業となりました。
